Как производятся укороченные лицевые планки для паркета

 При торцовке заготовок из древесины твердолиственных пород образуется значительное количество укороченных обрезков, которые обычно отправляются в дробилку.

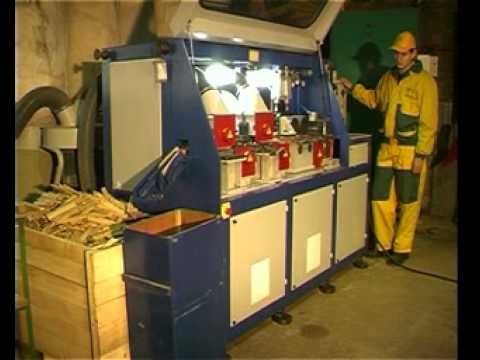

Комбинированный карусельный станок типа Р15 фирмы Бауверке, эксплуатируемый на Московском ДОК 13, позволяет изготовлять из таких отходов укороченные лицевые планки.

В станок загружают без переналадки заготовки шириной от 40 до 140 мм. Допустимые отклонения номинальной толщины заготовок равны ±3 мм. Основные узлы станка — непрерывно вращающийся барабан, установленный под углом 30° к вертикали, и два инструментальных вала, соосных с барабаном. На первом валу закреплены твердосплавные строгальные пилы для обработки пластей заготовок, на втором — твердосплавные пилы для торцовки заготовок и распиливания их на планки.

На образующей барабана под углом 120° уступом размещены три приспособления. Верхнее — с упором для базирования брусков при торцовке, среднее — с зажимными гребенками и нижнее — с узкими зажимными губками.

Рабочий устанавливает заготовку торцом на неподвижный столик в момент подхода упора. При повороте барабана заготовка поджимается к упору и удерживается подпружиненными резинотканевыми лентами, обтягивающими пластмассовые ролики, симметрично установленные на образующей барабана в зоне торцовки.

Торцованная заготовка, выйдя из-под прижимных лент, по склизу поступает на средний лоток и вручную устанавливается на неподвижный столик между двигающимися разжатыми губками нижнего приспособления, затем зажимается и проходит между строгальными пилами, производящими обработку пластей на требуемую толщину.

После разжима губок простроганный брусок падает на нижний лоток перед рабочим, который устанавливает его на неподвижный столик среднего приспособления между разжатыми гребенками. Зажатый брусок распиливается на планки блоком пил. После разжима гребенок планки по склизу поступают на ленточный транспортер или ссыпаются в ящик.
